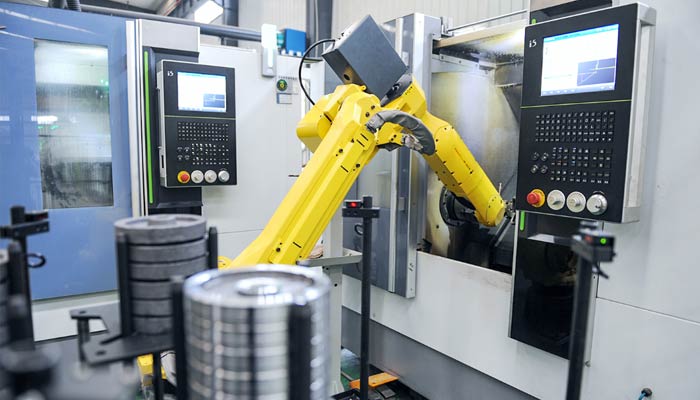

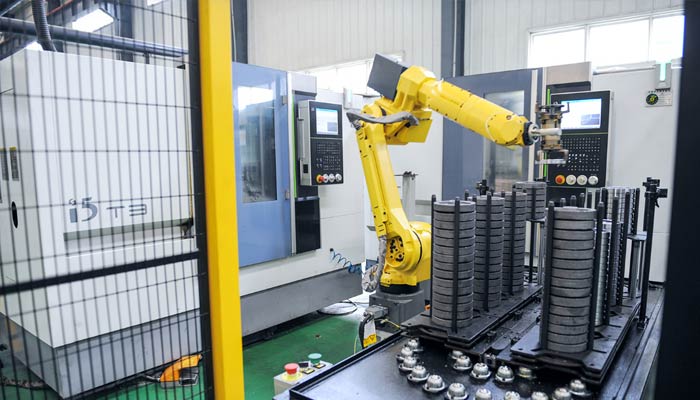

La línea de producción de procesamiento automático de engranajes se compone de 2 juegos de tornos CNC Shenyang i5t3, 1 juego de robot articulado de seis ejes fanuc-m20ia importado original, 1 juego de sistema de garras de doble posición XiongKe alemán, 1 juego de circulación de ocho posiciones de fabricación propia Jinshi contenedor, 1 posición de giro, 1 armario de control eléctrico y 1 juego de protección periférica enclavada con la máquina y la seguridad humana.
La capacidad de agarre del robot articulado es de 20 kg, el radio de extensión del brazo es de 1811 mm y la precisión de posicionamiento repetida es de ± 0.08 mm. La garra neumática de doble posición alemana XiongKe no solo puede completar la carga y descarga de la máquina herramienta rápidamente en 12 segundos, sino que también tiene una precisión de alimentación precisa, una larga vida útil y puede garantizar 4 millones de veces de frecuencia de reabastecimiento; El diámetro de las partes compatibles del contenedor de circulación de ocho posiciones es de Φ 50 mm ~ Φ 220 mm, cada posición puede soportar 100 kg, la altura del stock es de 400 mm y el almacenamiento primario del contenedor puede cumplir con los requisitos de procesamiento de la línea automática para 8 horas.
El tiempo de reabastecimiento dado por el robot de línea automática a cada equipo es de aproximadamente 12 segundos, incluido el tiempo auxiliar, como el soplado de aire del mandril durante el reabastecimiento, de modo que el tiempo para que la línea automática produzca un producto terminado se puede acortar en aproximadamente 20 segundos en comparación con línea manual operación manual; Además, la implementación de la línea automática garantiza la tasa efectiva de arranque del equipo. El sistema de trabajo de 8 horas de cada equipo puede garantizar una tasa de arranque efectiva de 7,5 horas. El sistema de trabajo de 8 horas de la línea manual puede garantizar una tasa de arranque efectiva de aproximadamente 6 horas. La tasa de arranque efectiva de la línea automática es 20% - 25% mayor que la del equipo de línea manual, por lo que la eficiencia de producción de la línea automática es mucho mayor que la del producto de línea manual.
El robot realiza la carga y descarga, así como el cambio de actitud de la máquina herramienta de línea automática, sin la intervención del operador y la influencia de factores humanos. Por lo tanto, la consistencia de los productos de la línea automática y la calidad general del procesamiento están garantizados, reduciendo efectivamente la tasa de desperdicio de los productos y mejorando en gran medida la competitividad de los productos.
